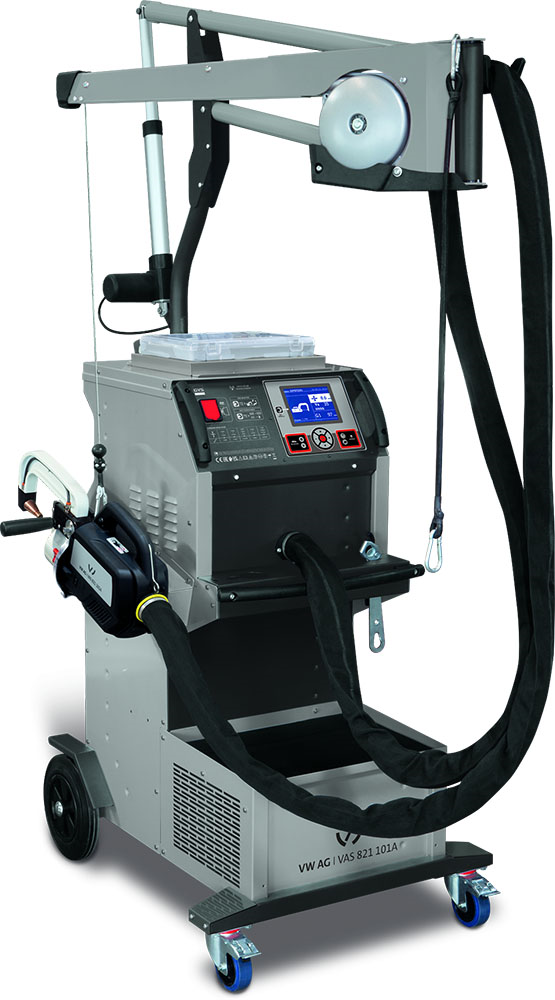

GYS VAS 821 101A 400V PTI (6M) ponthegesztő
Maximális hegesztőáram: 14500 A
Csak rendelésre, speciális feltételekkel, hosszabb szállítási határidővel! Megrendelés előtt kérjük érdeklődjön a várható szállítási határidőről és a szállítási feltételekről!
Egységár (darab):
Cikkszám:
080294Márka:
GYSA termék az alábbi kategóriákban található:
Többfunkciós ponthegesztőkLeírás
Garancia: 3 év (1+1+1 év, ami regisztrációhoz kötött)
INVERTERES MULTIFUNKCIÓS KAROSSZÉRIÁS PONTHEGESZTŐ C-KARRAL
A VAS 821 101A processzor vezérelt, többfunkciós ellenállás-hegesztő transzformátorral és G-rögzítő karral minden olyan javító ponthegesztéshez alkalmas, amely a Volkswagen Csoport járművein megengedett magas- és ultra-magas szilárdságú acéllemezeken, valamint hőkezelt acéllemezeken (UHSS / bóracél). Az eszköz maximális elektróda-kapcsolási nyomása 550 daN 8 bar nyomáson, és hegesztési teljesítménye akár 14 500 amper is lehet. Az olyan zavaró tényezők, mint a festékmaradványok, üregek stb., automatikusan felismerésre kerülnek, és ha lehetséges, adaptívan kerülnek kezelésre. Ha a vezérlési toleranciák túllépésre kerülnek, a készülék kijelzőjén szöveges üzenet jelenik meg. A teljes folyamatfigyelés és a nyomás, hegesztési áram vagy hegesztési hőmérséklet automatikus vezérlése szoftver segítségével lehetséges. Az energia garantálja a folyamatosan magas minőségű hegesztéseket.
Előnyök:
• Könnyű: 11,3 kg G1 karral.
• Automatikus túlnyitás 80 mm-ig (20 mm pihenő állapotban).
• Kézi túlnyitás a nehezen hozzáférhető területekhez (200 mm tisztítási magasság).
• Bronz kartartó és kar alap az optimális elektromos kapcsolat érdekében (könnyebb karbantartás).
• Gyors, szerszám nélküli karcsere a kettős hatású kar segítségével.
• Automatikus hűtőfolyadék csatlakozók.
• Távoli vezérlés a karon (túlnyitás, hegesztés, beállítási visszaigazolás).
• Golyóscsapágyazott giroszkópos érzékelő integrálva a kampóba.
• Maximális termelékenység (18 pont/perc).
• G9 kar (külön megrendelhető) automatikus móddal.
• Könnyű: 11,3 kg G1 karral.
• Automatikus túlnyitás 80 mm-ig (20 mm pihenő állapotban).
• Kézi túlnyitás a nehezen hozzáférhető területekhez (200 mm tisztítási magasság).
• Bronz kartartó és kar alap az optimális elektromos kapcsolat érdekében (könnyebb karbantartás).
• Gyors, szerszám nélküli karcsere a kettős hatású kar segítségével.
• Automatikus hűtőfolyadék csatlakozók.
• Távoli vezérlés a karon (túlnyitás, hegesztés, beállítási visszaigazolás).
• Golyóscsapágyazott giroszkópos érzékelő integrálva a kampóba.
• Maximális termelékenység (18 pont/perc).
• G9 kar (külön megrendelhető) automatikus móddal.
Teljesítmény:
• Hegesztőáram:
• Hegesztőáram:
- Nagy hegesztőáram: 14 500 A
- Állandó áramszabályozás.
- Hangjelzés, ha a tolerancia értékét túllépik.
- Alacsony áramfogyasztás.
- Állandó áramszabályozás.
- Hangjelzés, ha a tolerancia értékét túllépik.
- Alacsony áramfogyasztás.
• Elektróda erő:
- Az elektróda erő automatikus szabályozása.
- Elektróda erő: 550 daN 8 bar
- Vízhűtéses transzformátorok, egyenirányítók, elektródák és záróelemek.
- Elektróda erő: 550 daN 8 bar
- Vízhűtéses transzformátorok, egyenirányítók, elektródák és záróelemek.
Állítható kar:
• Elérhetőség az energiaforrástól: 120 cm
• Motoros kar a munkamagasság beállításához.
• Eltolható ellensúly a munkaterülettől.
• Gumi védelem a mozgó alkatrészek végén.
• Elérhetőség az energiaforrástól: 120 cm
• Motoros kar a munkamagasság beállításához.
• Eltolható ellensúly a munkaterülettől.
• Gumi védelem a mozgó alkatrészek végén.
Szállítási terjedelem (folyadékhűtéses ellenállás-hegesztő a következőkkel):
• transzformátor G kampó és 6 m kábel
• standard G1 kar 190 x 97 mm
• 360°-os giroszkóp golyócsapágyakkal
• motoros kiegyensúlyozó rendszer a munkamagasság beállításához
• kábel tartó
• rugós kiegyensúlyozó
• 360°-os orbitális kampó vezető
• fogyóeszközök doboza 6 db A típusú elektróda sapkával Ø 13 mm
• transzformátor G kampó és 6 m kábel
• standard G1 kar 190 x 97 mm
• 360°-os giroszkóp golyócsapágyakkal
• motoros kiegyensúlyozó rendszer a munkamagasság beállításához
• kábel tartó
• rugós kiegyensúlyozó
• 360°-os orbitális kampó vezető
• fogyóeszközök doboza 6 db A típusú elektróda sapkával Ø 13 mm
Paramétermemória:
• SD-kártya csatlakozófelület hegesztési paraméterek mentéséhez
• szoftver a jelentések PC-re átviteléhez (SPOT SAVE)
• SD-kártya csatlakozófelület hegesztési paraméterek mentéséhez
• szoftver a jelentések PC-re átviteléhez (SPOT SAVE)
Műszaki adatok:
Bemeneti feszültség: UlN 3~ 400 V- 50/60 Hz
Hálózati csatlakozási teljesítmény: IlN 25 A
Névleges teljesítmény 50% ED-nél: S50 23 kVA
Maximális folyamatos teljesítmény: Sp 16,5 kVA
Maximális hegesztési teljesítmény: Smax 96 kVA
Másodlagos feszültség: U2d 7 VDC
Maximális rövidzárlati áram: 12cc 14.500 A
Maximális folyamatos áram: I2P 2.500 A
Max. szabályozott hegesztőáram: 13.000 A
Hálózati védelem aM 25A D-görbe
Munkahőmérsékleti tartomány: +5 °C / +40 °C
Hibaáram: 30 mA
Max. páratartalom:
Bemeneti feszültség: UlN 3~ 400 V- 50/60 Hz
Hálózati csatlakozási teljesítmény: IlN 25 A
Névleges teljesítmény 50% ED-nél: S50 23 kVA
Maximális folyamatos teljesítmény: Sp 16,5 kVA
Maximális hegesztési teljesítmény: Smax 96 kVA
Másodlagos feszültség: U2d 7 VDC
Maximális rövidzárlati áram: 12cc 14.500 A
Maximális folyamatos áram: I2P 2.500 A
Max. szabályozott hegesztőáram: 13.000 A
Hálózati védelem aM 25A D-görbe
Munkahőmérsékleti tartomány: +5 °C / +40 °C
Hibaáram: 30 mA
Max. páratartalom:
• 40 °C (104 °F) < 50 %
• 20 °C (68 °F) < 90 %
• 20 °C (68 °F) < 90 %
Max. tengerszint feletti magasság: 1000 m
Maximális hőmérséklet: 70 °C
Védelmi osztály IP 20
Szélesség: 650 mm
Mélység 800 mm
Magasság: 2050 mm
Tápkábel hossza: 8 m
Szorítókábel hossza: 6 m
Súly: 100 kg
Max. belépő levegőnyomás: P max.: 10 bar
Hűtőfolyadék áramlási sebesség: 2,3 l/perc
Min. beállított kapcsolatnyomás: F min. 100 daN
Max. szabályozott kapcsolatnyomás: F max. 550 daN
Max. hegeszthető anyagvastagság, kétoldalas: 3 + 3 + 3 mm
Maximális hőmérséklet: 70 °C
Védelmi osztály IP 20
Szélesség: 650 mm
Mélység 800 mm
Magasság: 2050 mm
Tápkábel hossza: 8 m
Szorítókábel hossza: 6 m
Súly: 100 kg
Max. belépő levegőnyomás: P max.: 10 bar
Hűtőfolyadék áramlási sebesség: 2,3 l/perc
Min. beállított kapcsolatnyomás: F min. 100 daN
Max. szabályozott kapcsolatnyomás: F max. 550 daN
Max. hegeszthető anyagvastagság, kétoldalas: 3 + 3 + 3 mm
Külön megrendelhető:
• Hűtőfolyadék 10 L-es (ajánlott 30 L) VAS 821 101A/1 - 048508
• A típusú kupak Ø 13 mm (x 40) VAS 821 101A/2 - 048515
• G2 kar 95 x 100 mm VAS 821 101A/6 - 084933
• G3 kar 180 x 205 mm VAS 821 101A/3 - 084940
• G4 kar 250 x 500 mm VAS 821 101A/4 - 084957
• G5 kar 250 x 600 mm VAS 821 101A/5 - 084964
• G7 kar 155 x 40 mm VAS 821 101A/7 - 084988
• G8 kar 450 x 430 mm VAS 821 101A/8 - 084995
• G9 kar 140 x 115 mm VAS 821 101A/9 - 085008
• Hűtőfolyadék 10 L-es (ajánlott 30 L) VAS 821 101A/1 - 048508
• A típusú kupak Ø 13 mm (x 40) VAS 821 101A/2 - 048515
• G2 kar 95 x 100 mm VAS 821 101A/6 - 084933
• G3 kar 180 x 205 mm VAS 821 101A/3 - 084940
• G4 kar 250 x 500 mm VAS 821 101A/4 - 084957
• G5 kar 250 x 600 mm VAS 821 101A/5 - 084964
• G7 kar 155 x 40 mm VAS 821 101A/7 - 084988
• G8 kar 450 x 430 mm VAS 821 101A/8 - 084995
• G9 kar 140 x 115 mm VAS 821 101A/9 - 085008
A műszaki adatok a gyártó által kibocsátott információk.
A paraméterek optimális körülmények között a technológiai előírások betartásával érvényesek.
A paraméterek optimális körülmények között a technológiai előírások betartásával érvényesek.
